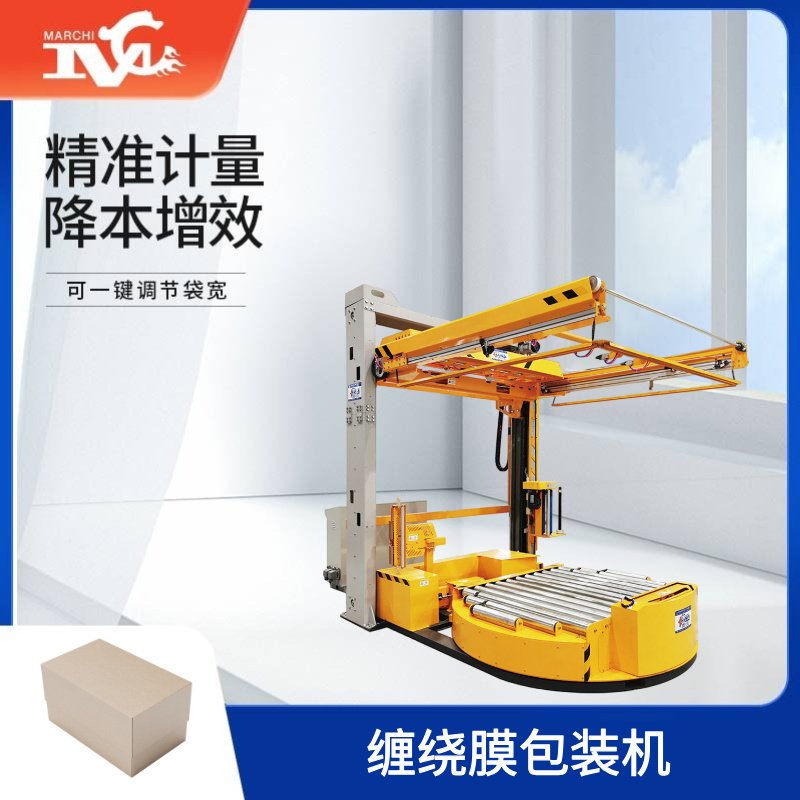

缠绕膜包装机

设备名称：在线覆顶膜式缠绕包装机

数    量：                                       1

设备组成

控制系统                                        1套

在线缠绕机主机                             1台

自动上膜系统                                 1套

自动断膜系统                                 1套

输送系统                                        1套

自动覆膜机                                    1套

包装过程简介

（1）准备工作

上膜：工作人员，人工将膜穿好并引出放入上膜器将膜夹住(只有第一个循环过程需人工上膜，以后设备会自动上膜)，开启电源：打开电控箱，闭合空气开关，关闭电控箱用钥匙打开钥匙开关，开始运行工作人员根据货物情况更改控制面板上的顶层、底层、往复次数等参数，确认后按下启动键。

（2）运行

产品通过已有输送线及光电开关输送到达缠绕机位（停止位置由光电开关控制）

（3）换膜

当一卷缠绕膜即将用完时需要停机关闭电源，人工换膜并从步骤一开始。

包装线组件及主要技术参数

设备基术参数

满足包装尺寸L1200*W1200*H1800mm

转台直径     2000mm

转台高度     650mm

整机高度     3000mm

整机尺寸     2440*2240*3500 mm

转台承重     1500kg

整机重量     1200kg

整机功率     2.5 KW/50HZ

电源电压     AC380V

气压         0.6-0.8Mpa

转盘速度     0~12转/分

包装效率     0-20托/小时

设备特点

1）控制系统

PLC可编程控制，缠绕层数次数、越顶高度、加固层数可直接在面板上设置。

只需光电开关检测，即可完成整个包装过程，自动手动随时转换。

精选电器控制元件，可靠性高。

光电开关，自动感测货物的高度。

自动上货，上膜，断膜，出货。

2）转台驱动

转盘速度0~15rpm 转速变频可调，转盘可精确定位。

包装完毕转盘自动复位,纯钢高耐磨材质。

3）薄膜系统

膜架动力预拉伸机构，预拉伸可达250%。

膜架电子恒张力控制上升、下降速度分别可调，送膜速度可调

顶部及底部缠绕数分别单独可调

薄膜系统随动机构，一拉即可
